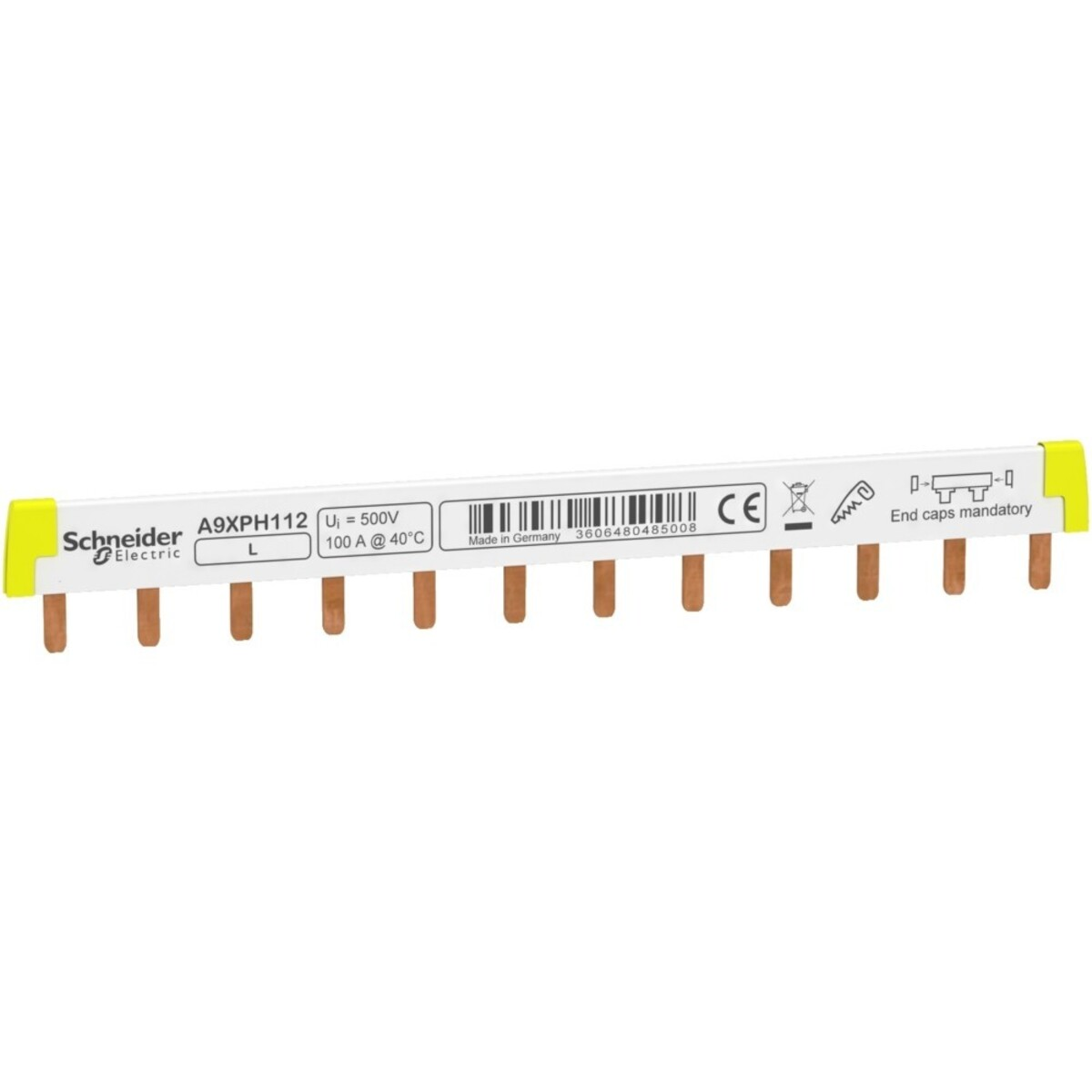

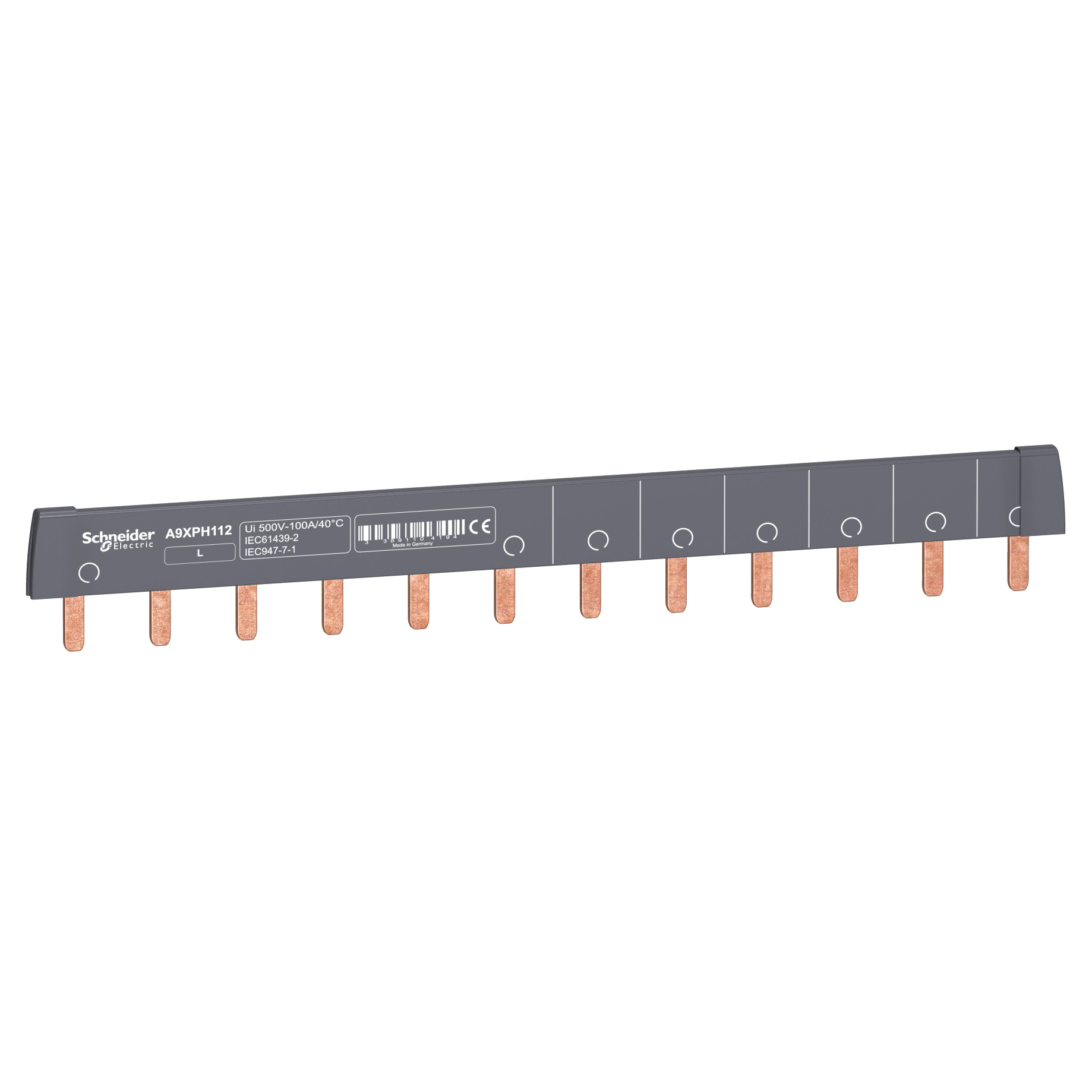

Barretta di collegamento elettrico Schneider Electric A9XPH112 rappresenta una soluzione avanzata per la distribuzione dell’energia in quadri elettrici modulari, sia in ambito residenziale che industriale. Progettata per garantire sicurezza, efficienza e affidabilità, questa barra di distribuzione si distingue per le sue caratteristiche tecniche di alto livello e per la piena conformità agli standard internazionali di sicurezza.

Il modello A9XPH112 è parte integrante della gamma Acti9 di Schneider Electric, una delle linee più apprezzate dagli installatori professionali per la gestione e la distribuzione della corrente nei quadri modulari. La sua struttura robusta e la qualità dei materiali impiegati assicurano una lunga durata operativa e una protezione ottimale contro i rischi elettrici.

Tra le principali caratteristiche tecniche spicca la tensione di entrata nominale di 415 V AC , che consente di gestire impianti elettrici anche di grandi dimensioni e con carichi elevati. La potenza di uscita nominale è di 100 A a 40°C, valore che garantisce la distribuzione sicura della corrente a più dispositivi collegati in parallelo. La barra è progettata per 1 polo (1P) e offre 12 moduli da 18 mm ciascuno, permettendo il collegamento simultaneo di numerosi dispositivi modulari, come interruttori, differenziali e altri componenti della serie Acti9.

Tensione di entrata: 415 V AC
Potenza di uscita: 100 A
Numero di porte/moduli: 12
Configurazione poli: 1P
Passo tra moduli: 18 mm
Compatibilità: Serie Acti9 (iC60, iK60, iID, iID K, iSW, iSW-NA)
Design tagliabile: adattabile alle esigenze dell’impianto
Grado di protezione: IP20 con tappi terminali e coperture dentate
Certificazioni di sicurezza: IEC 60947-7-1, IEC 61439-2
Resistenza al fuoco: autoestinguente a 960°C in 30 secondi

La sicurezza è un aspetto centrale: la barretta A9XPH112 è realizzata in plastica isolante di alta qualità e presenta una resistenza al fuoco conforme alla normativa IEC 60695-2-1. Il grado di protezione IP20, ottenibile con l’uso di tappi e coperture, protegge l’utente da contatti accidentali con parti attive. La classe di inquinamento 3 secondo IEC 60947-7-1 consente l’installazione anche in ambienti con presenza di polveri o umidità.

Le caratteristiche speciali includono la modularità e la flessibilità d’uso: il design tagliabile permette di adattare la lunghezza della barra alle specifiche esigenze dell’impianto, mentre la compatibilità con i principali dispositivi modulari della serie Acti9 assicura una perfetta integrazione nei quadri elettrici moderni. Il sistema di connessione a perno garantisce un montaggio rapido e sicuro, riducendo i tempi di installazione e minimizzando il rischio di errori.

Installazione semplice e veloce grazie alla connessione a perno
Materiale autoestinguente per una maggiore sicurezza
Compatibilità con numerosi dispositivi modulari
Adattabilità a diverse configurazioni di quadro
Resistenza meccanica e durata nel tempo
Facilità di manutenzione e sostituzione

Dal punto di vista fisico, la barretta misura 22,0 cm di lunghezza , 6,0 cm di altezza e 6,0 cm di profondità , con un peso lordo di circa 0,1 kg . Queste dimensioni la rendono maneggevole e facilmente installabile anche in spazi ristretti, senza compromettere la capacità di distribuzione della corrente.

Le certificazioni di sicurezza rappresentano un ulteriore punto di forza: la conformità agli standard IEC 60947-7-1 e IEC 61439-2 garantisce la massima affidabilità e sicurezza nell’uso quotidiano. Il prodotto è progettato per rispondere alle esigenze di installatori e progettisti che cercano componenti certificati e di qualità per la realizzazione di impianti elettrici modulari.

La barretta di collegamento elettrico Schneider Electric A9XPH112 è la scelta ideale per la distribuzione della corrente in quadri modulari, grazie alla sua elevata capacità di corrente, alla tensione di esercizio e alla possibilità di personalizzazione. L’installazione modulare e la compatibilità con la gamma Acti9 consentono di realizzare impianti su misura, ottimizzando tempi e costi di montaggio e garantendo la massima sicurezza per l’utente finale.
