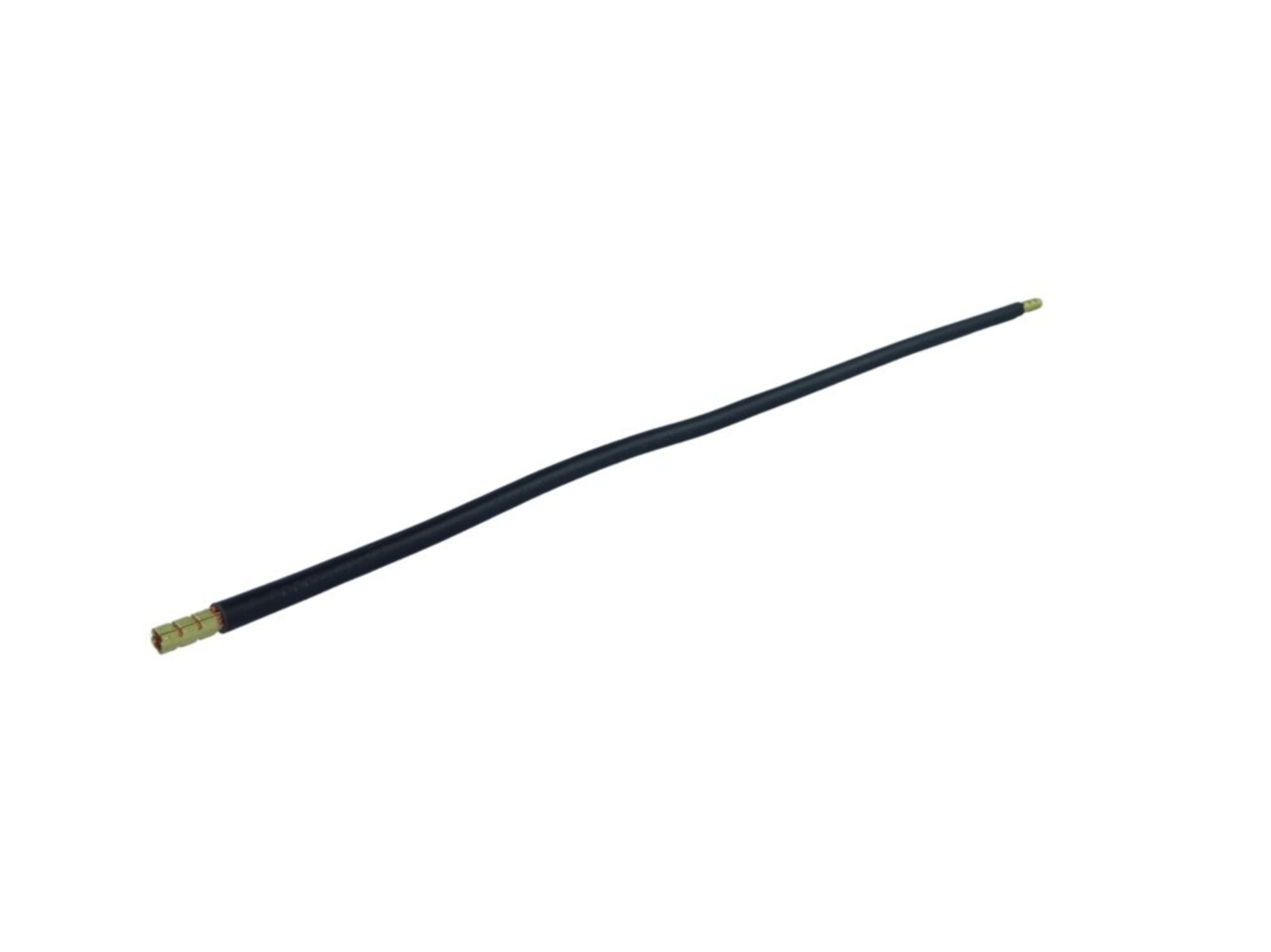

PONTE DI CABLAGGIO CULLMANN VB 10-350 A2, 350 mm

CULLMANN Pollmann VB 10-350 A2 è un ponte di cablaggio per quadri di distribuzione, progettato per realizzare collegamenti elettrici ordinati e affidabili all'interno di piccoli quadri e centralini. La struttura da 350 mm consente un impiego mirato negli spazi tecnici, dove la gestione dei conduttori deve essere rapida, leggibile e coerente con la disposizione del quadro. La funzione del ponte di cablaggio è collegare i circuiti in modo stabile, riducendo la complessità del cablaggio e migliorando la manutenzione degli impianti.

La configurazione tecnica include una sezione del cavo di 10 mm², isolamento integrato, materiale H07V-K, connessione a pin e impiego su singola fase. La corrente nominale è 63 A, la tensione massima di esercizio raggiunge 500 V, la tensione di picco nominale è 4 kV e la resistenza al cortocircuito è di 40 kA. Questi valori rendono il ponte di cablaggio adatto a impianti elettrici di distribuzione che richiedono continuità di servizio e connessioni ben definite. Il formato compatto e la lunghezza di 350 mm aiutano a integrare il componente in modo preciso nei quadri, mantenendo l'ordine dei collegamenti.

Bianco è il colore dichiarato per il componente e favorisce l'identificazione visiva rapida all'interno del quadro, un vantaggio pratico durante le operazioni di installazione, ispezione e manutenzione. Con un peso di circa 37 g, il ponte di cablaggio risulta leggero e semplice da gestire nella fase di posizionamento. Il prodotto è pensato per l'uso in quadri di distribuzione e per applicazioni di cablaggio elettrico in ambienti in cui sono richiesti componenti robusti, compatti e facili da integrare. La combinazione di isolamento, sezione adeguata e connessione a pin offre una soluzione tecnica adatta alla distribuzione dell'energia in contesti civili e professionali.

Dal punto di vista dell'applicazione, il ponte di cablaggio è utile quando serve una connessione ordinata tra elementi del quadro, con una geometria lineare che facilita il passaggio e la distribuzione dei conduttori. La lunghezza di 350 mm consente di adattare il collegamento a configurazioni di centralini e quadri elettrici di piccole dimensioni, mentre il valore di 63 A supporta un utilizzo coerente con carichi elettrici importanti. La presenza di dati tecnici come 500 V, 4 kV e 40 kA aiuta a valutare il componente in funzione del comportamento elettrico richiesto nell'impianto. In fase di progettazione conviene verificare sempre la compatibilità con il quadro di distribuzione e con l'architettura del circuito, così da mantenere il cablaggio efficiente e coerente con le esigenze operative.

• Funzione principale collegamento elettrico per quadri di distribuzione e piccoli centralini.
• Lunghezza 350 mm, utile per installazioni compatte e ordinate.
• Sezione del cavo 10 mm² con materiale H07V-K e isolamento integrato.
• Prestazioni elettriche 63 A di corrente nominale, 500 V di tensione massima di esercizio, 4 kV di tensione di picco nominale.
• Resistenza 40 kA di resistenza al cortocircuito.
• Connessione collegamento a pin, adatto alla distribuzione elettrica nel quadro.
• Formato fisico peso di circa 37 g e colore bianco per una migliore identificazione visiva.

In un impianto elettrico il ponte di cablaggio svolge un ruolo pratico: rende più lineare la distribuzione dei collegamenti e permette di organizzare il quadro in modo più pulito rispetto a cablaggi complessi e disordinati. La presenza di una sezione da 10 mm² e di specifiche elettriche dichiarate consente di inserire il componente in contesti tecnici dove la capacità di conduzione e la stabilità del collegamento sono aspetti essenziali. Anche la scelta del formato da 350 mm è coerente con un impiego in spazi tecnici contenuti, dove ogni dettaglio di ingombro conta per la corretta disposizione dei conduttori.

Questo ponte di cablaggio è quindi un componente funzionale per la realizzazione di collegamenti elettrici ordinati nei quadri di distribuzione. La sua natura di elemento di connessione lo rende adatto a installatori e tecnici che devono gestire cablaggi ripetibili, leggibili e facili da mantenere. Il colore bianco può agevolare l'immediata individuazione del ponte all'interno del quadro, soprattutto in configurazioni con numerosi componenti vicini tra loro. La leggerezza del prodotto e la struttura isolata semplificano la manipolazione durante la posa, purché l'installazione sia eseguita nel rispetto delle specifiche del quadro e delle caratteristiche del circuito.

Domande frequenti

• Che tipo di connessione utilizza il ponte di cablaggio? Utilizza una connessione a pin ed è pensato per il cablaggio interno dei quadri di distribuzione.
• Qual è la lunghezza del ponte di cablaggio? La lunghezza è 350 mm, quindi il componente è adatto a configurazioni compatte.
• Quali sono i valori elettrici principali del ponte di cablaggio? La corrente nominale è 63 A, la tensione massima di esercizio è 500 V, la tensione di picco nominale è 4 kV e la resistenza al cortocircuito è 40 kA.
• Si adatta a installazioni in quadro di distribuzione? Sì, il ponte di cablaggio è pensato per l'impiego in quadri di distribuzione e piccoli centralini.
